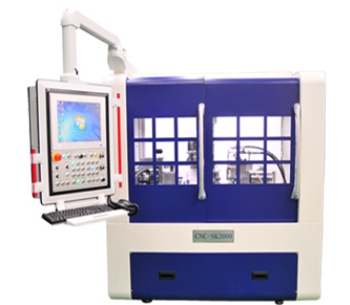

단연삭가공기

-절삭 공구
엔드밀, 드릴, 역단드릴, 다단드릴, T-Cutter 등의 단연삭

-정밀하고 다양한 형상의 금형핀, 펀치
-치과용 드릴
-형상 가공
원형 환봉에 반각, 사각형, 육각형의 형상을 가공할 수 있습니다.

1. 공급, 배출
자동 언로딩 연삭을 위한 파레트를 제공하여, 양산 가공이 가능함.
2. 직교로보트
ROBOT 부 Linear Guide 와 Fanuc Servo Motor를 사용하여 내구성과 정밀도가 월등함.
-팔레트를 이용 하여 대량의 피삭재를 양산을 함으로 써 생산성을 극대화 가능
-기본 파레트 공급( Ø 1 ~ Ø20 까지 공급 가능

Fanuc Controller
모델명 : Fanuc CNC 0iT-F, Panel PC-CNC-SK3000은 화낙 CNC Controller를 사용하고 있으며, 이는 가장 정밀하고, 내구성 있는 성능을 자랑합니다.
-CNC-SK3000의 모든 모션제어는 이 화낙 Fanuc CNC 0iT-F, Panel PC의 제어에 의해서 진행되어 집니다.
-Servo 모터는 화낙의 모터로 정밀하며 내구성 있는 제어가능
-최신 사양의 터치패널, 일체형 PC, 모니터를 사용하기 때문에 사용자가 편하게 운영할 수 있습니다.

Work Head
-스위스 TDM 사의 Work Head 스핀들 공동개발. 동심도 2μm 이하 보장
-스위스 Seinegger 사의 정밀 Work Head 모터 사용
-독일 Schaublin 사의 UP(Ultra Pricision)등급의 Collet 사용. 동심도 2μm 이하 보장
-스위스 STEINMEYER 사의 Z축, Y축 최상위 정밀 등급의 LM 가이드 사용- 정밀도와 내구성이 월등함
-지지대의 직각도와 평행도 2μm 이하 보장
-Work Head – Collet – 롤러 – V 지대가 피삭재의 동심도를 2μm 이하로 보장

연삭숫돌 및 스핀들 부
-황삭 다이아몬드 지석과 정삭 다이아몬드 지석이 파삭재의 황연삭과 정연삭을 동시에 연삭하여 가공시간이 월등히 빠르고, 정밀제어를 통하여 정밀도가 높음. 2μm 이하.
-스위스 TDM 사의 황삭스핀들, 황삭모터, 정삭스핀들 공동 개발. 동심도 2μm 이하 보장
-스위스 Egis 사의 X축, V축 최상위 정밀 등급의 LM 가이드, 볼 스크류 사용- 정밀도와 내구성이 월등함
-다이아몬드 지석의 지석연마 장치가 부착되어 있어, 지석 재연삭이 용의함
